Cara Konfigurasi Port Switch RB751U-2HnD

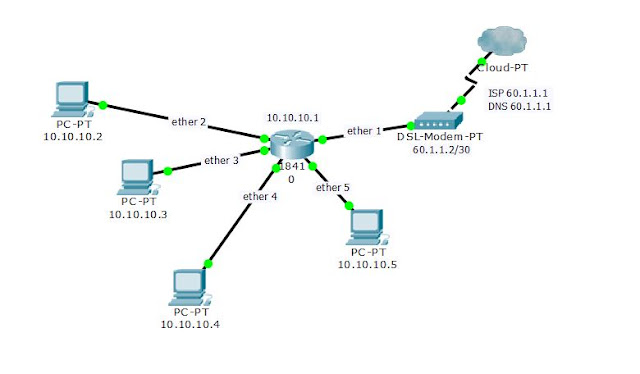

Routerboard umumnyua memiliki interface ethernet, misalnya RB751U-2HnD dengan 5 buah interface ethernet, walaupun semua interface tersebut merupkan interface router (artinya setiap interface harus terhubung ke setiap network yang berbeda-beda) namun interface tersebut dapat di fungsikan sebagaimana port switch biasa. Jika anda melihat skenario yang saya contohkan berikut ini menggunakan sebuah routerboard RB751U-2HnD dengan menghubungkan 4 unit komputer user ke router melalui sebuah switch yang dalam hal ini akan digantikan skalian oleh Router Mikrotik  maka topologinya akan berbentuk seperti berikut ini

konfigurasi switch rb751u-2hnd
Jika router Mikrotik akan annda terpkan pada topologi diatas, maka yang harus anda perhatikan adalah status dari ketiga interface tersebut. Ketiga interface harus di konfigurasikan sebagai slave dan menginduk pada interface ether2. Anda dapat melihat status dari port ethernet Router Mikrotik, apakah port tersebut berdiri sendiri (master) atau menginduk pada port yang lain (slave). Perintah yang dapat anda gunakan adalah sebagi berikut

Jika keterangan pada kolom MASTER-PORT adalah none, maka interface tersebut adalah interface yang berdiri sendiri (master) artinya interface tersebut harus tersambung ke network yang berbeda dengan interface interface yang lain, namun jika ingin menggunakan interface ether 3, ether 4 dan ether 5 supaya terhubung ke network yang sama dengan interface ether 2, maka perintah yang dapat anda gunakan adalah sebagai berikut,

Label S didedapn ether 3, ether 4 dan ether 5 menandakan bahwa interface tersebut sudah menjadi port switch biasa dan menginduk pada interface ether 2 (Keterangn pada kolom MASTER-PORT adalah ether 2)

Jika anda menggunakan Winbox, konfigurasi dapat dilakukan dengan melalui menu Interface --> tab Ethernet, pada menu di atas anda tinggal mengklik ganda salah satu interface yang ingin anda konfigurasikan.
